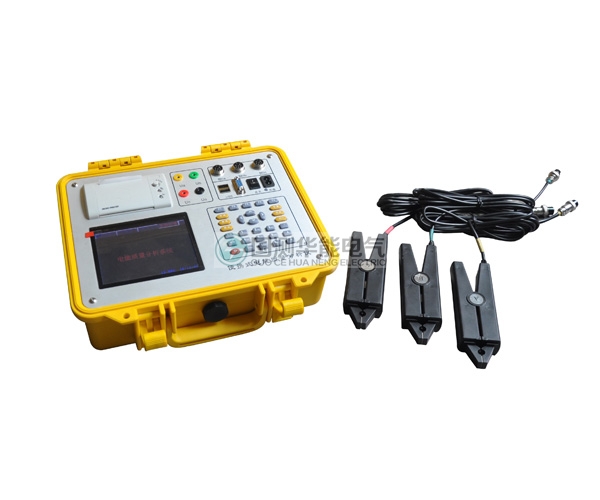

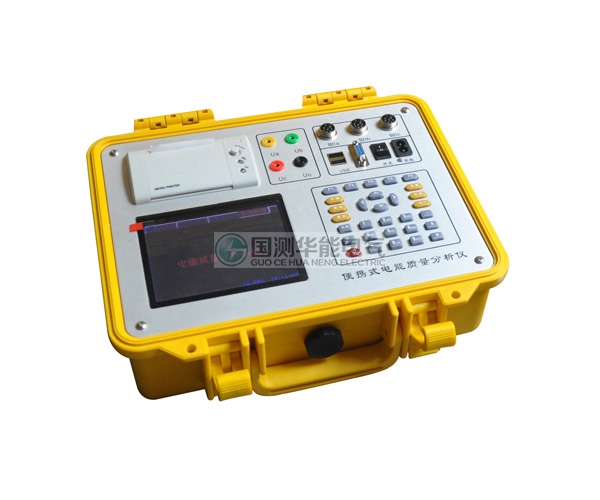

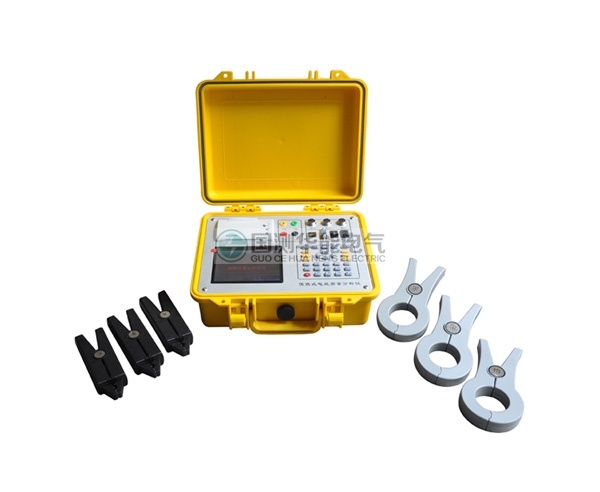

GHPQ-A便携式电能质量分析仪

1、仪器是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。

2、可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。

3、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。

4、内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。

5、仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。

6、仪器可配备微型打印机，随时将现场测试数据打印出来。

7、与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更全面、更迅速的处理。

8、具备万年历、时钟功能，实时显示日期及时间。可在现场检测的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理，具备强大的报表功能。

9、采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。

10、5分钟无操作液晶显示自动关闭，以便最大程度的延长电池工作时间。

11、导电硅胶按键，手感好、寿命长、设计合理、操作方便。

12、内置大容量、高性能锂离子充电电池，充满电连续工作10小时以上。

13、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

14、可设置不同的存储间隔时间，按设置的时间间隔连续存储数据。

1、输入特性： 电压测量范围：0～200V～800V两档。

电流测量范围： 钳形互感器；0.05～5A～25A（标配） 10A～100A～500A（选配）

相角测量范围：0~359.99°。

频率测量范围：45~55Hz。

电压通道数：三通道（UA、UB、UC）。

电流通道书：三通道（IA、IB、IC）。

最大谐波分析次数：64次。

1分钟间隔最大连续存储周期：18个月。

2、准确度： 电参量测量部分：

电压：±0.2% 频率：±0.001Hz 电流、功率：±0.5%（钳形互感器±1.0%） 相位：±0.1°（钳形互感器±0.2°）

电能质量部分：

基波电压允许误差: ≤0.5％F.S. 基波电流允许误差: ≤1％F.S. 基波电压和电流之间相位差的测量误差：≤0.2° 谐波电压含有率测量误差：≤0.1％ 谐波电流含有率测量误差：≤0.2％ 三相电压不平衡度误差：≤0.2％ 电压偏差误差：≤0.2％ 电压变动误差：≤0.2％

3、工作温度：－10℃~ +40℃

4、充电电源：AC100V～220V、频率45Hz-55Hz

5、主机功耗：≤3VA

6、电池最大工作时间：≥10小时

7、绝缘：

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
